连接器与线束测试

一、测试对象

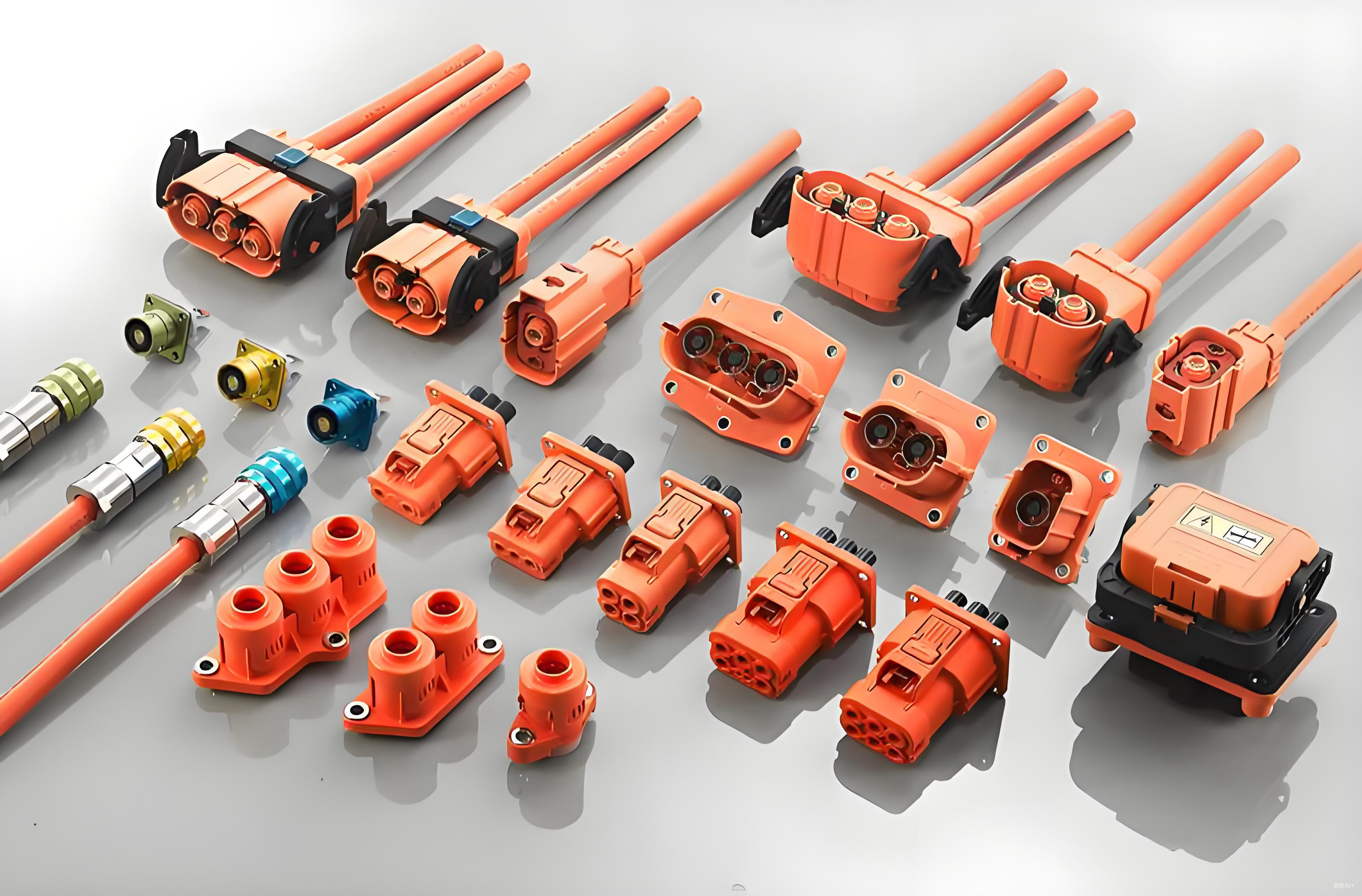

低压连接器、高压连接器、高速高频连接器、充换电连接器(充电枪)、汽车用端子、汽车线束线缆和连接器材料。



二、华碧特色测试能力

正向力测试:自主开发的正向力vs.接触电阻测试系统,配备了高精度微欧姆级电阻测试仪,位移分辨率为1微米的荷重测试仪,可以完成各种端子的小位移正向力性能测试。

微动磨损:独立研发微动腐蚀测试系统,采用高精度位移驱动系统,可同步监控接触电阻变化,独立的测试软件;

温升及载流能力:专用温升测试房4间;各种规格交直流电源,电流达到2000A,电压达到1000V,满足新能源大电流温升测试的需求;各种监控及数据采集设备:瞬断仪,数据采集仪,红外测温仪;

高压连接器屏蔽效能:采用线注入法、管中管和三同轴等方法,评估USB/FAKRA/HSD/Ethernet等车载通讯线缆、高速高频连接器、高压线束及连接器的屏蔽效能。

高速信号线缆及连接器SI信号完整性:插入损耗,回波损耗,电压驻波比,串扰,阻抗,眼图,具备各类SI治具设计制作能力;



二、测试服务范围

环境应力测试:耐低温试验、耐高温试验、耐温度变化试验、耐温度湿热循环试验、温度冲击试验、中性盐雾/交变盐雾、混合流动气体、氨水熏蒸、耐化学溶液、防尘试验、防水试验、防水密封,高压水冲击;
电性能试验:
温升测试、载流能力、电流循环、降额曲线、介电强度、绝缘电阻、低电平接触电阻、电压降;
力学性能测试:
端子至端子的插入力和拔出力、端子对护套的插入力/止推力/保持力、端子正压力/正向力/法向力、连接器的接合力/分离力、CPA及TPA的插入力和拔出力、各种辅助结构机械强度;
机械可靠性测试:
插拔循环、连接器对插到位声响、自由跌落、滚筒跌落、金属箍保持力(高压连接器)、密封圈保持力、振动/机械冲击/三综合、微动腐蚀/微动磨损;
屏蔽效能:
线注入法、管中管和三同轴法;转移阻抗、屏蔽衰减;
高速信号线缆及连接器SI信号完整性:
插入损耗,回波损耗,电压驻波比,串扰,阻抗,眼图

导体压接横截面切片:

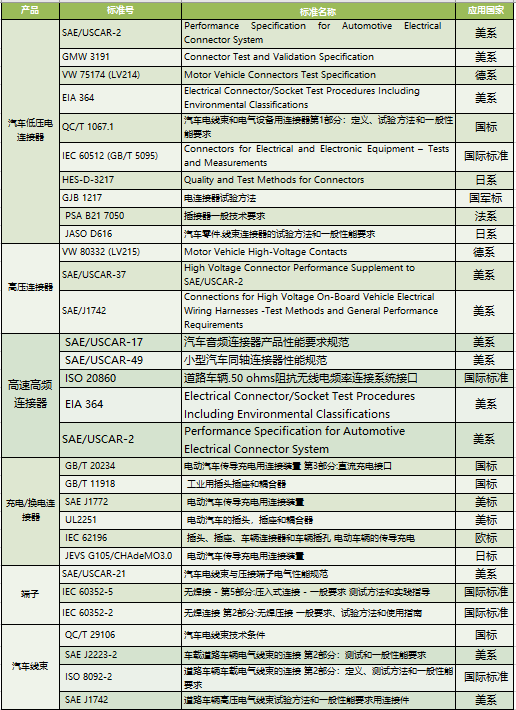

三、测试依据标准

汽车连接器:

标准号为SAE/USACR 2;标准名称为Performance Specification For Automotive Electrical Connector Systems

标准号为SAE/USACR 37;标准名称为High Voltage Connector Performance Supplement to SAE/USCAR 2

标准号为SAE/USCAR 17;标准名称为Performance Specification For Automotive RF Connector Systems

标准号为SAE/USCAR 49;标准名称为PERFORMANCE SPECIFICATION FOR MINIATURE AUTOMOTIVE COAXIAL CONNECTORS

标准号为GMW3191;标准名称为Connector Test and Validation Specification

标准号为VW75174(LV214);标准名称为Motor Vehicle Connectors Tests

标准号为VW80302(LV215-1);标准名称为Motor Vehicle High Voltage Contacts Test Specification

标准号为VW80302(LV215-2);标准名称为Electrical/Electronic Requirements for HV Contacts Performance Specification

标准号为Q/JLY J7110195;标准名称为Low-Voltage Connector of Automobile Wire Harness Technical Specification

标准号为Q/JLY J7111175;标准名称为FAKRA&HSDAudio and Video Connector FAKRA&HSD Technical Specification

标准号为CTS-17.01.03.00;标准名称为Automobile Connector Technical Specification

标准号为SMTC 3 862 001;标准名称为Electrical Connectors for Automobiles Test Method

标准号为 ISO 20860;标准名称为Road vehicles - 50 ohms impedance radio frequency connection system interface。


汽车用端子:

标准号为SAE/USCAR 21;标准名称为Performance Specification for Cable-to-terminal Electrical Crimps

标准号为SAE/USCAR 38;标准名称为Performance Specification for Ultrasonically Welded Wire Terminations

标准号为IEC 60512;标准名称为Connectors for electronic equipment — Tests and measurements

标准号为31832374;标准名称为Battery and ring terminal test Specification

标准号为VW60330;标准名称为Crimp Connections Solderless Electrical Connections

标准号为VW75174-2;标准名称为Vehicle Contacts Slow Motion Test


汽车线缆:

标准号为ISO 6722;标准名称为Road vehicles — 60 V and 600 V single-core cables

标准号为SAE J1742;标准名称为Connections for High Voltage On- board Vehicle Electrical Wiring Harness – Test Methods and General Performance Requirements

标准号为ISO 14572;标准名称为Road vehicles — 60 V and 600 V Screened and Unscreened single – or multi-core cables


汽车线束总成:

标准号为SAE/USCAR 30;标准名称为Performance Specification for Automotive Universal Serial Bus (USB) Connector Systems

标准号为QC/T 1067.1;标准名称为Automobile Wire Harness and Electrical Equipment Connector

标准号为QC/T 29106;标准名称为Automobile Wire Harness Technical Specification

标准号为Q/JLY J7111252;标准名称为High-Voltage Wire Harness Assembly for Passenger Vehicles Technical Requirements

标准号为Q/JLY J7110446;标准名称为Low-Voltage Wire Harness for Automobile Technical Specification

标准号为SMTC 3 865 001;标准名称为Battery Cable Assembly Test Method
