红墨水试验是一种破坏性试验，它又叫染色试验，是一种常用的电子组装焊接质量的分析手段，可以考察电子零件的焊接工艺是否存在虚焊，假焊，裂缝等瑕疵。
染色试验的原理是利用液体的渗透性，将焊点置于红色染剂中，让染料渗入焊点裂纹，干燥后将焊点强行分离，通过观察开裂处界面颜色状态来判断焊点是否断裂。红墨水试验可以检验印刷电路板上BGA及IC的焊接情况，通过观察、分析PCB及IC组件的焊点染色情况，从而对焊接开裂情况进行判定。如果焊接的球形出现了红色药水，就表示这个地方有空隙，也就是有焊接断裂，由焊接断裂的粗糙表面来判断是原本的焊接不良，或是后天不当使用后所造成的断裂。
红墨水试验步骤
01样品切割根据样品的大小评估是否需要切割待测样品，为保证焊点不受损坏，切割时应留有足够的余量，推荐最小余量为25mm。（注意：切割时用低速保持双手稳定水平，原则上尽可能的不进行样品切片，避免人为因素的损坏）。
将样品放入容器中, 添加适量的异丙醇，利用超声波清洗机清洗样品5~10分钟。一般清洗5分钟后将样品取出用气枪吹干或烘干，观察样品表面是否清洗干净。
将样品放在准备好的容器中，然后倒入红墨水完全没过样品，将容器放入真空渗透仪中抽真空，保持1分钟，此过程需重复进行三次。抽真空完毕后，然后将样品倾斜45度角（左右）静放30分钟晾干。
将晾干后的测试样品放入设定好参数的烘箱中烘烤，如果客户有要求的话按客户要求，没有要求的话常用烘烤温度为100℃,时间为4H 。
根据样品的大小，选择合适的分离方式：

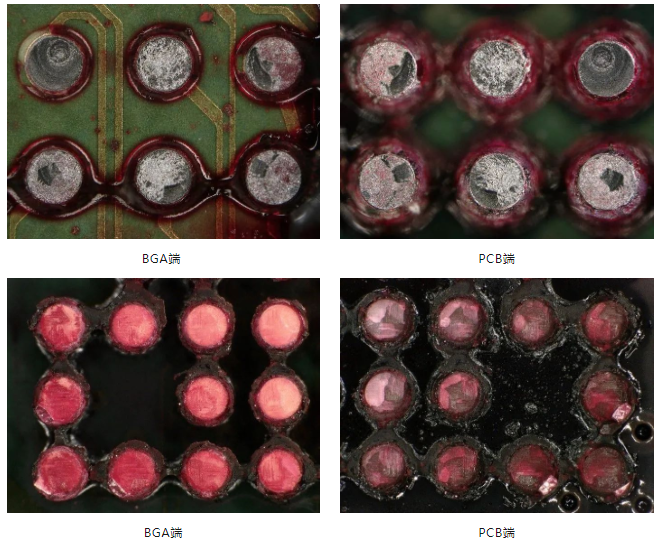

判定

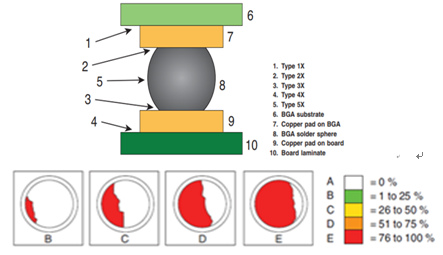

对于存在染色的器件，试验结果一般选用如下图1所示的“染色点位分布”来呈现。其中，方格表示器件所有焊点的分布；黑色方格表示此处不存在焊点；白色方格表示此处焊点无异常不存在染色；绿、黄、橙、红方格表示此处焊点存在染色（不同颜色代表不同染色面积占比，如下图2）；方格内数字（1、2、3、4、5）表示此处染色焊点的断裂模式（如下图2）

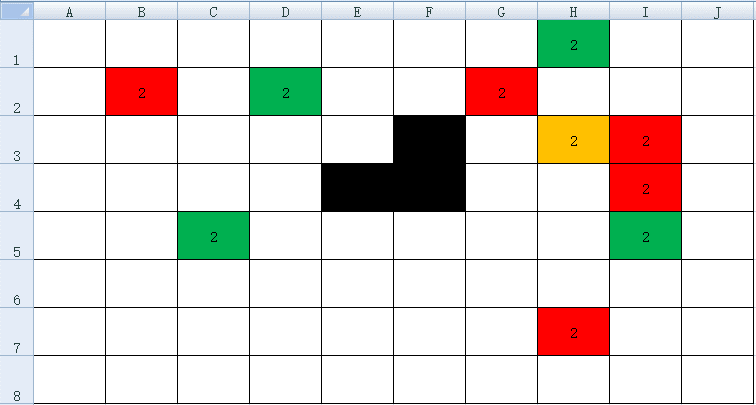

图1 染色点位分布
1、确定好检测项目、检测条件、检测标准；
2、业务员依据试验大纲给出试验报价；
3、签订委托检测协议书，明确单位名称、产品名称、检测项目的等内容；
4、委托方支付测试费，测试工程师安排试验排期；
5、确定检测日期后，委托方邮寄样品；
6、委托协议书录入系统，分配专业测试工程师进行测试；
7、试验后5个工作日出具检测报告；
8、出具电子版/纸制版中文检测报告。
